- 着るLED Matrix 電光掲示板は、特定のハッシュタグが付いた twitter のつぶやきを Android 端末が twitter から抽出し、そのつぶやきを文字フォントの bitmap に変換して Arduino Mega ADK に送り、Arduino Mega ADK (Arduino)がその信号を NeoPixel LED Matrix 表示用に変換して シリアル信号として NeoPixel LED Matrix に送っています。
- Arduino の firmware とは、Arduino で動かすプログラム(スケッチ)です。このプログラムは Android 端末から ADKを通じて送られてきた文字フォントの bitmap を、NeoPixel LED Matrix 表示用に変換して、NeoPixel LED Matrix にシリアル信号として送ります。
- ここでは, Arduinoにfirmwareを書き込む手順を示します。
作業の手順†
ソフトウェアのダウンロード†

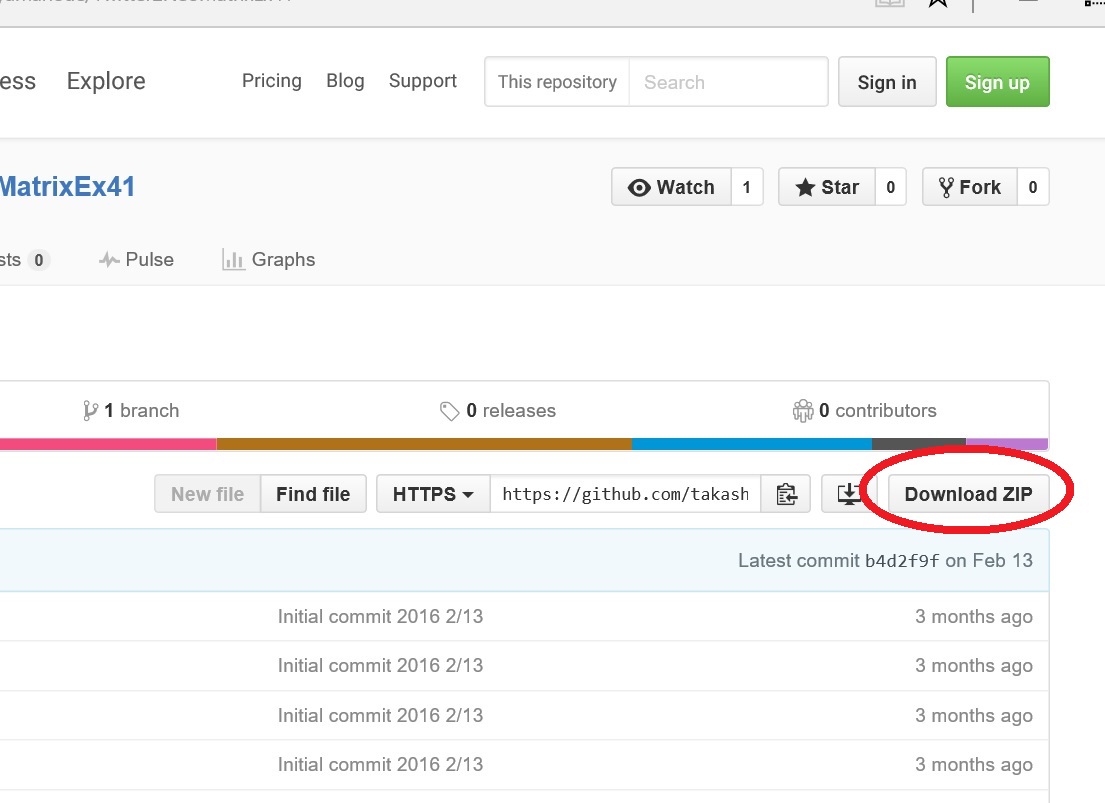

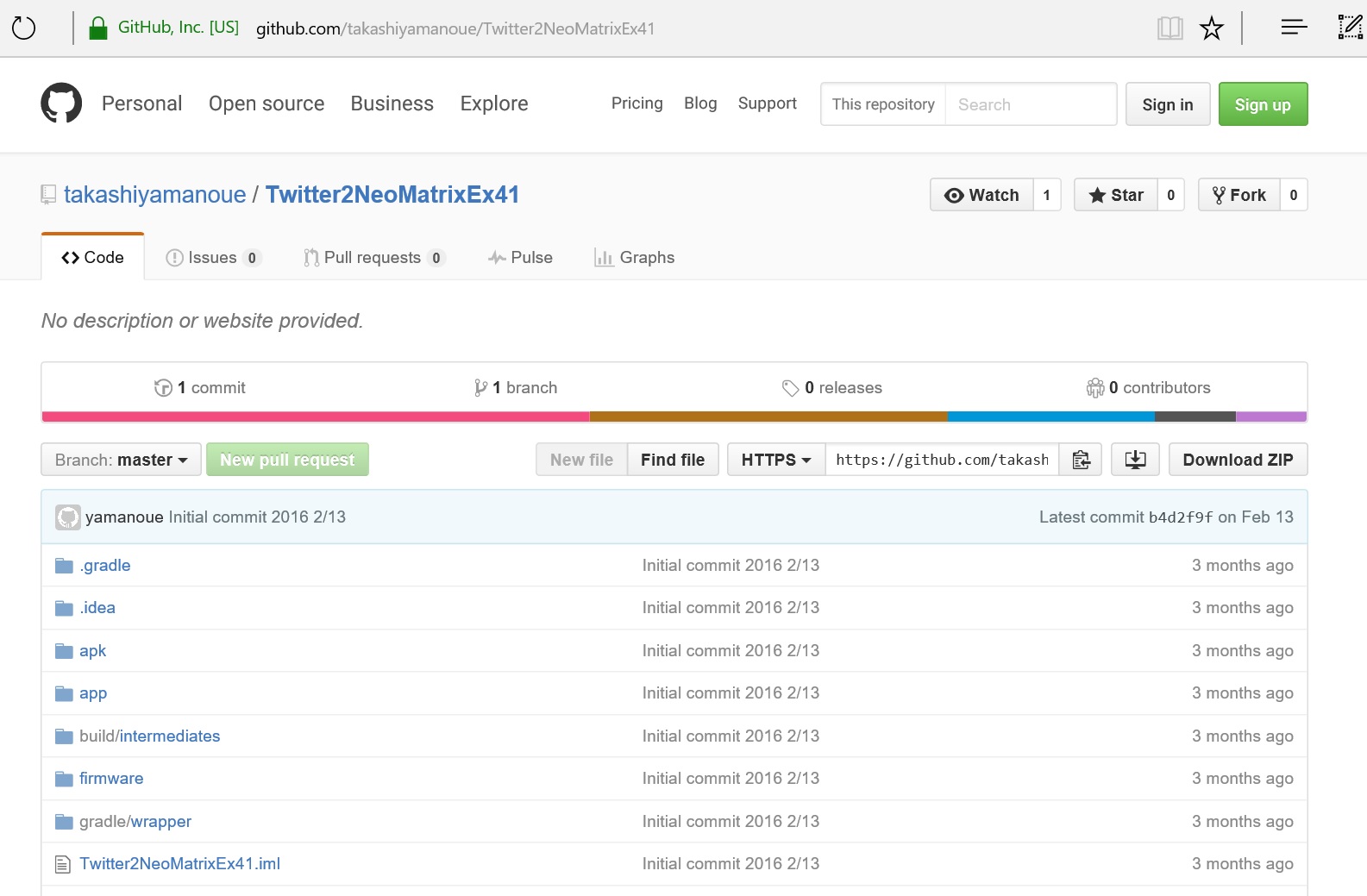

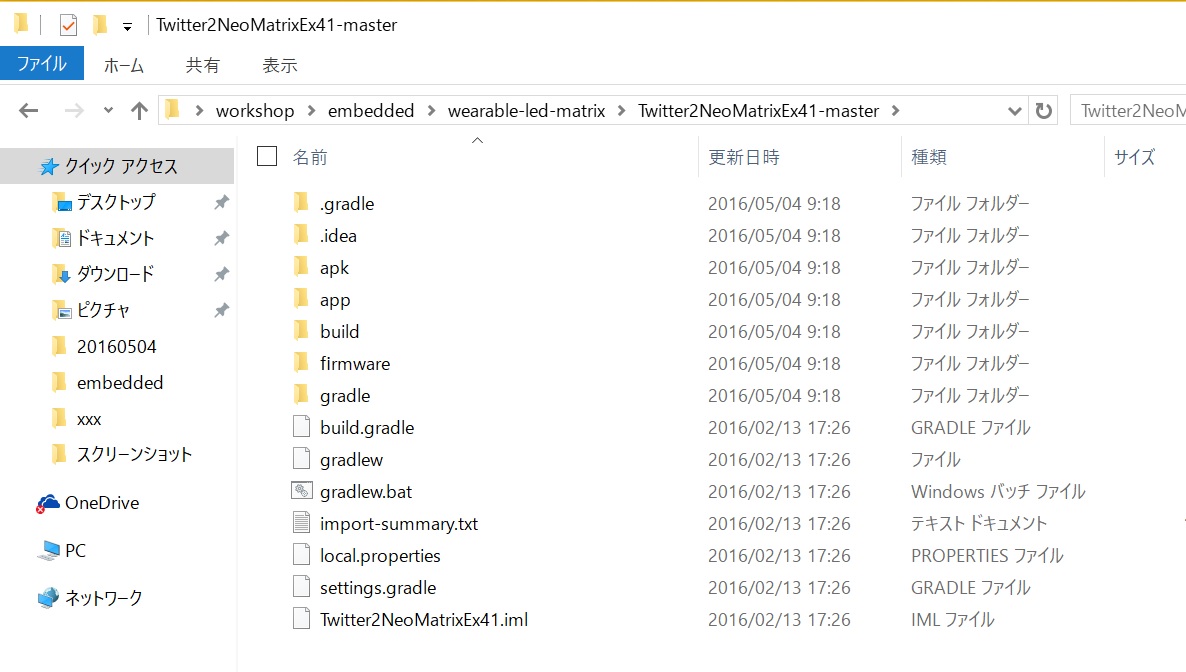

- これ(twitter2NeoMatrixEx41)を開いて、Zip ファイルをパソコンにダウンロードして、適当なディレクトリで展開します。このパソコンから、Arduino に firmware を書き込んだり、Android にアプリをuploadしたりします。このディレクトリ名を Twitter2NeoMatrixEx41-master とします。
Arduino IDE のインストール†
- Twitter2NeoMatrixEx4をダウンロードしたパソコンで、Arudino IDE のインストールがまだである場合は、そのパソコンに Arduino IDEをインストールします。方法は以下などを参照してください。
必要なライブラリのコピー†

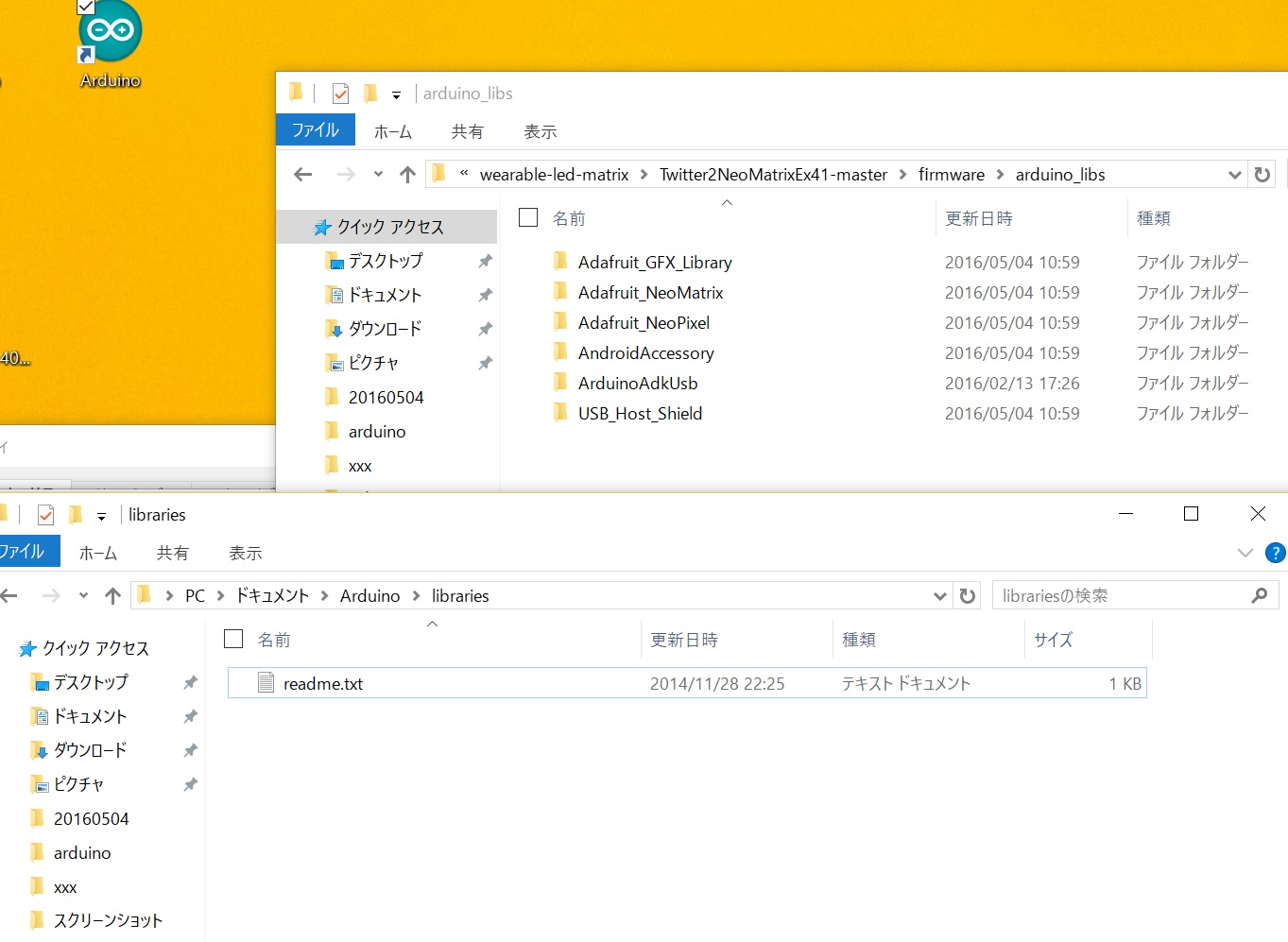

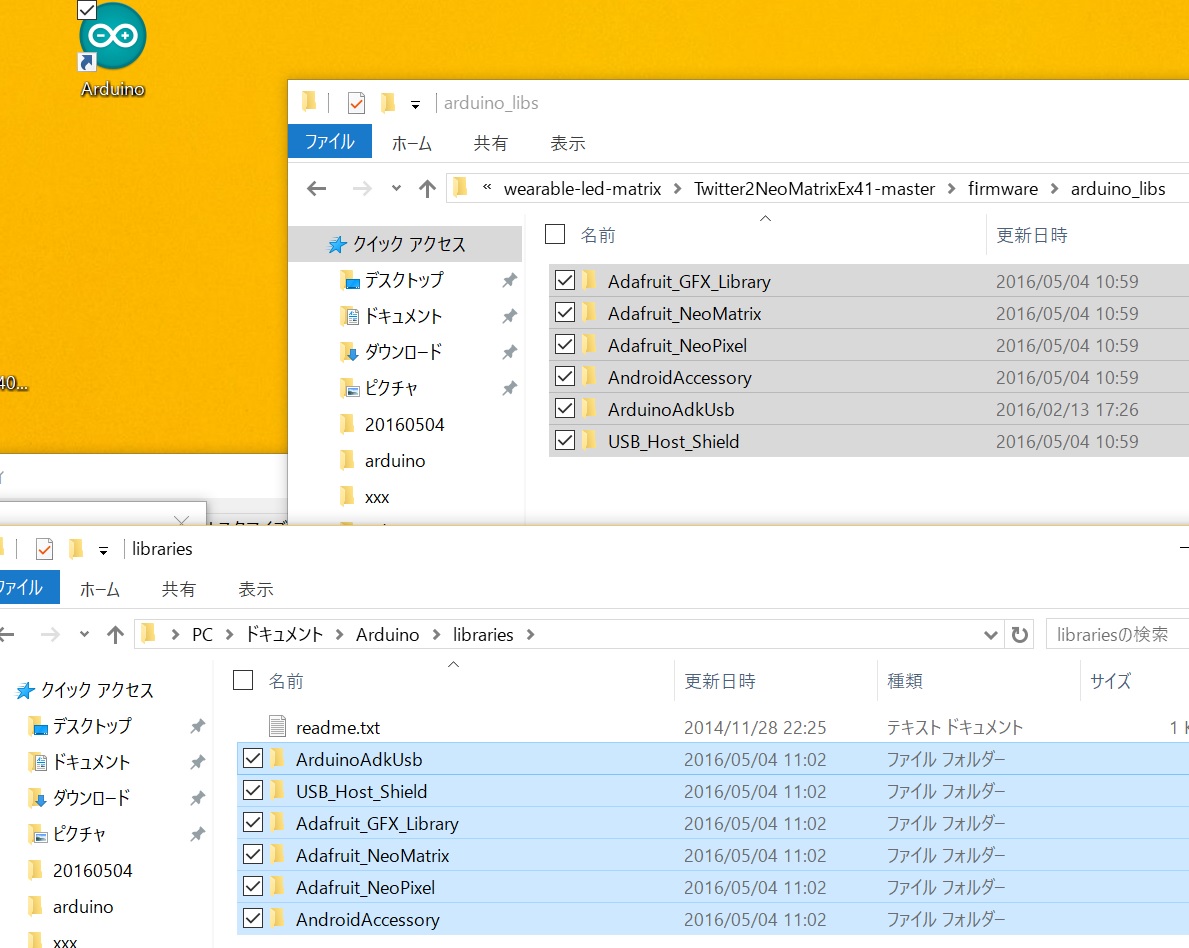

- Twitter2NeoMatrixEx41-master の下の firmware の下の arduino_libs の下のすべてのディレクトリを, ユーザの Arduino IDEの libraries ディレクトリの下にコピーします。

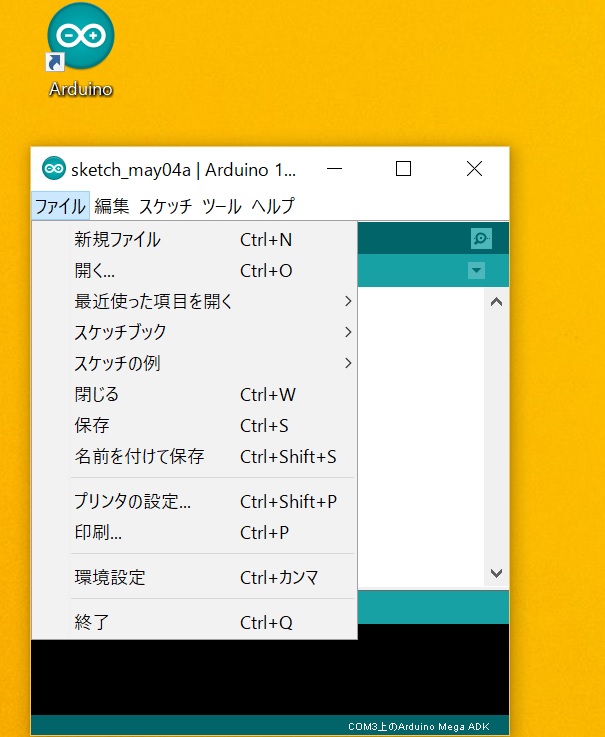

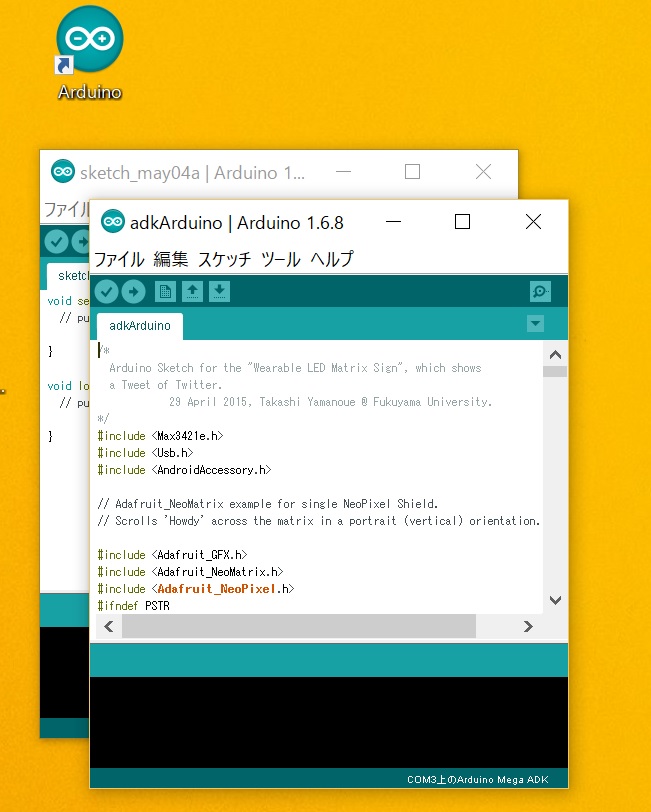

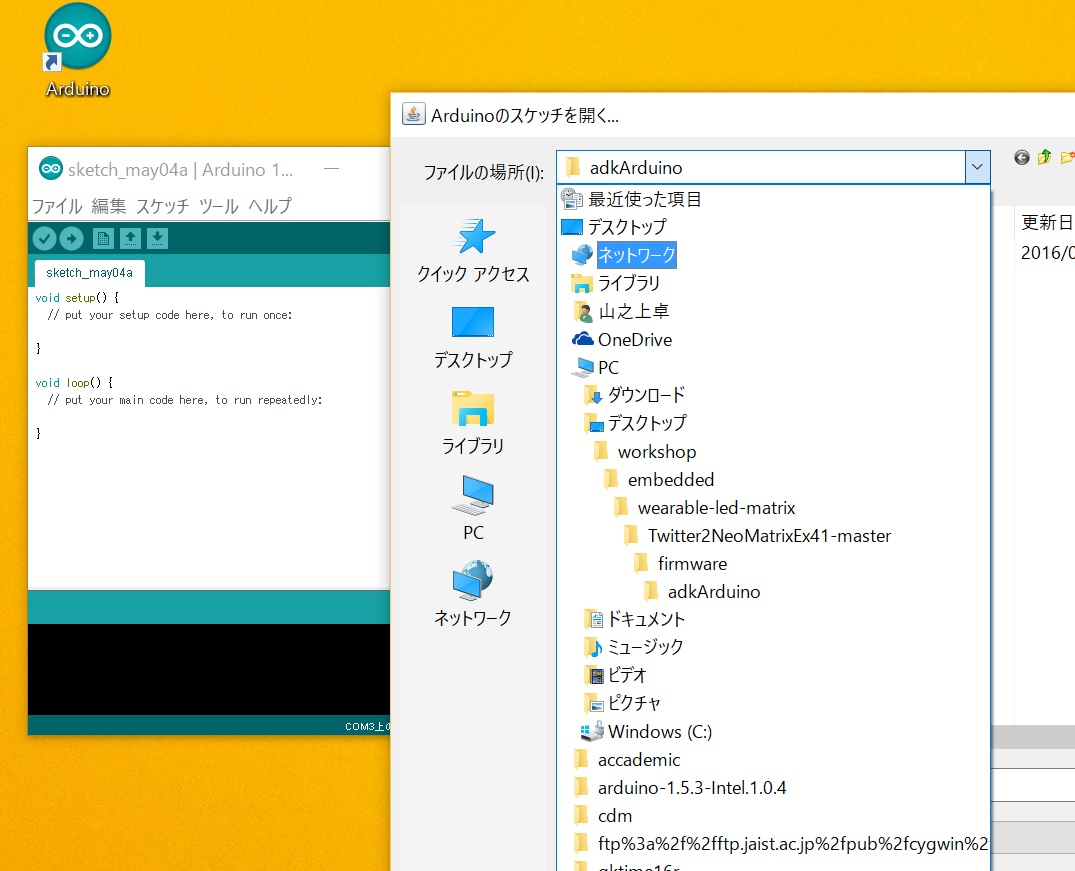

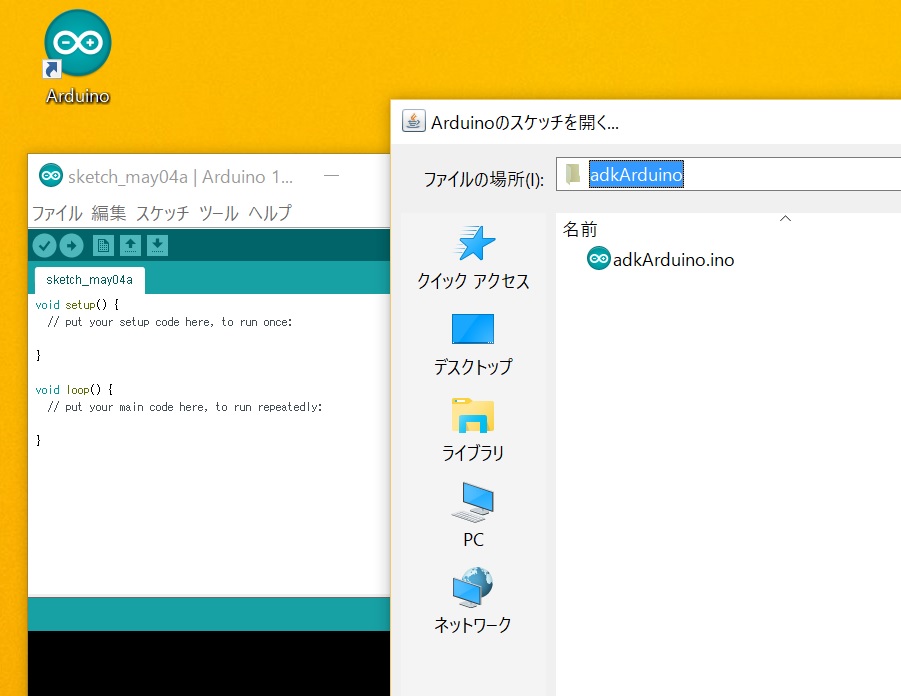

Arduino IDEの起動と firmware の読み込み†

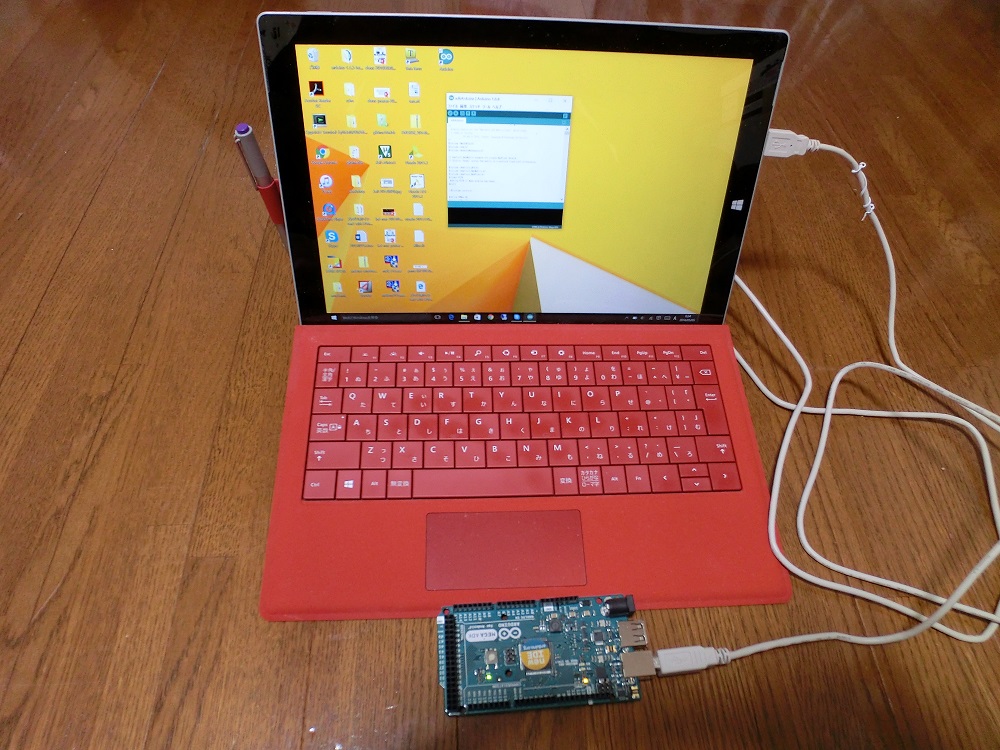

(Arduino IDEを起動している)パソコンと Arduino Mega ADKとの接続†

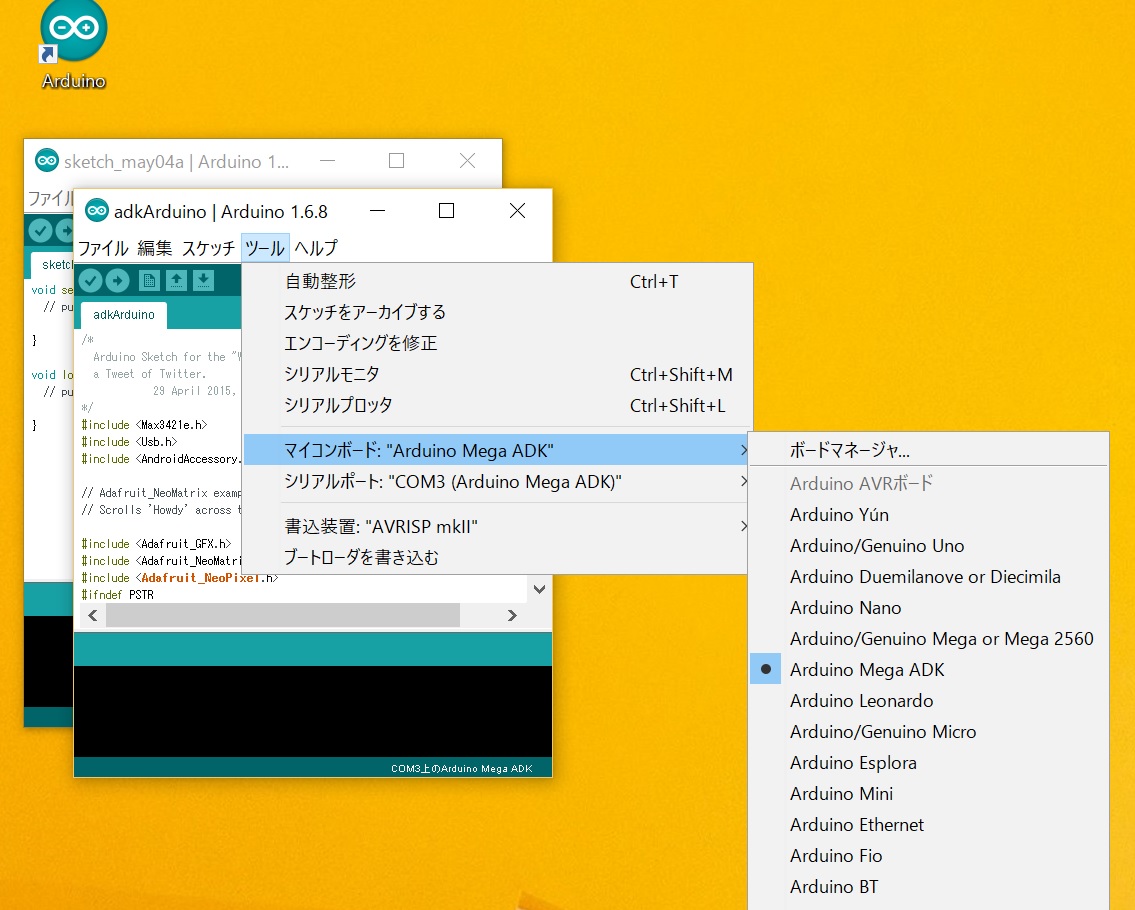

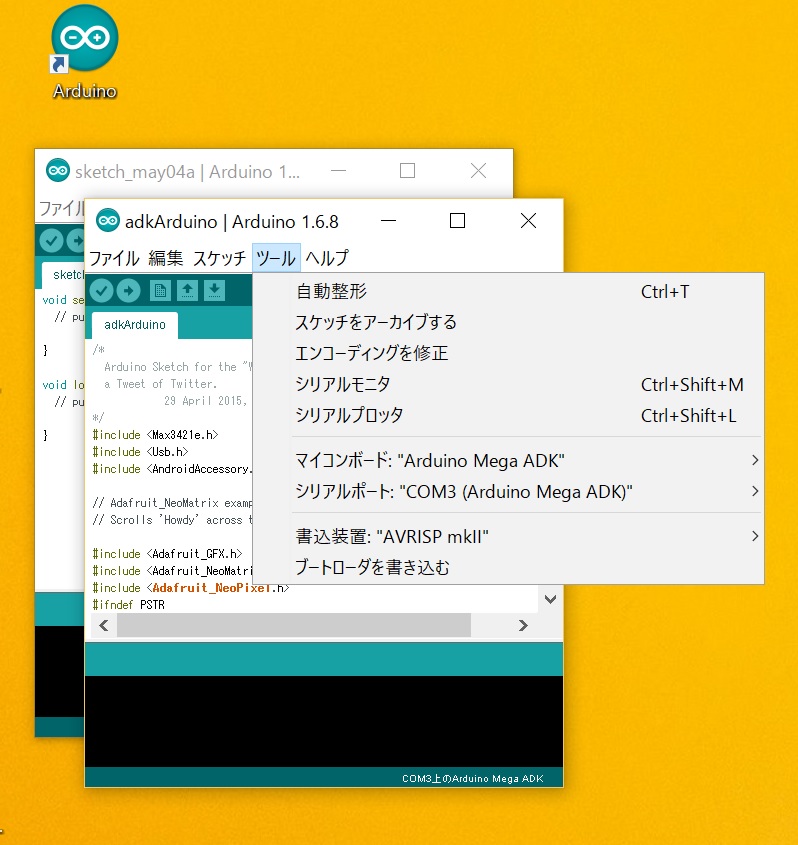

Arduino IDEでのボードの選択と通信ポートの選択。†

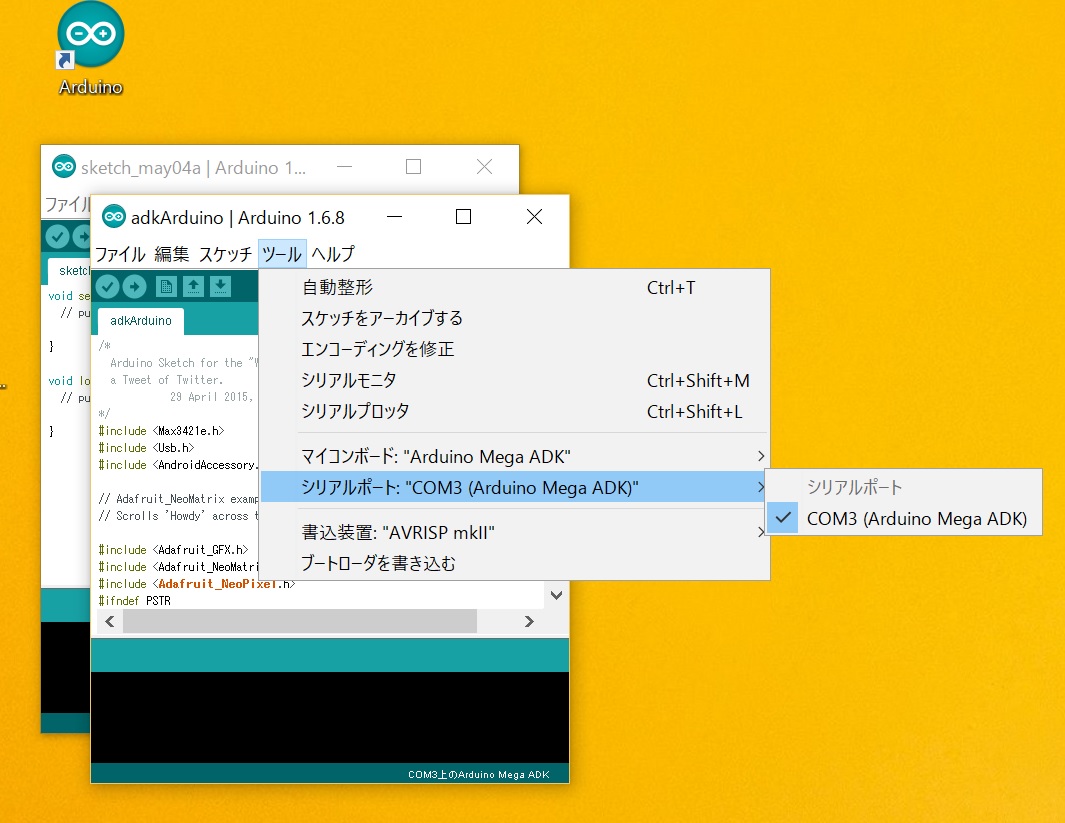

- ここで通信ポートは、パソコンからArduino にプログラムを送るときに使う通信ポートです。

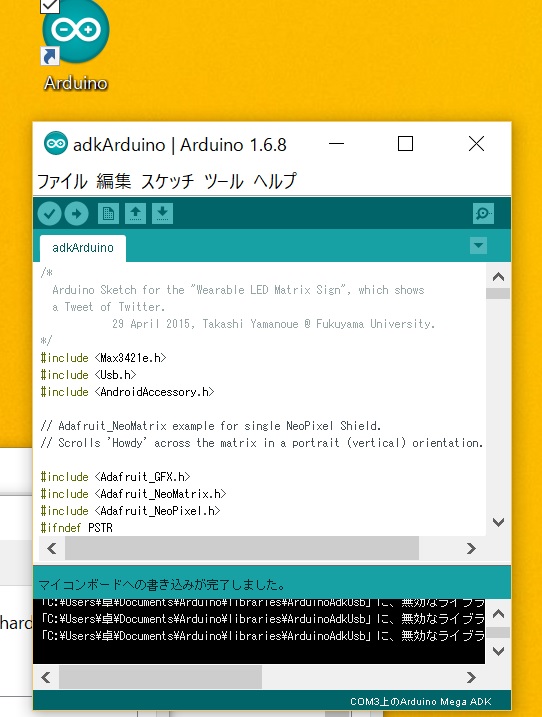

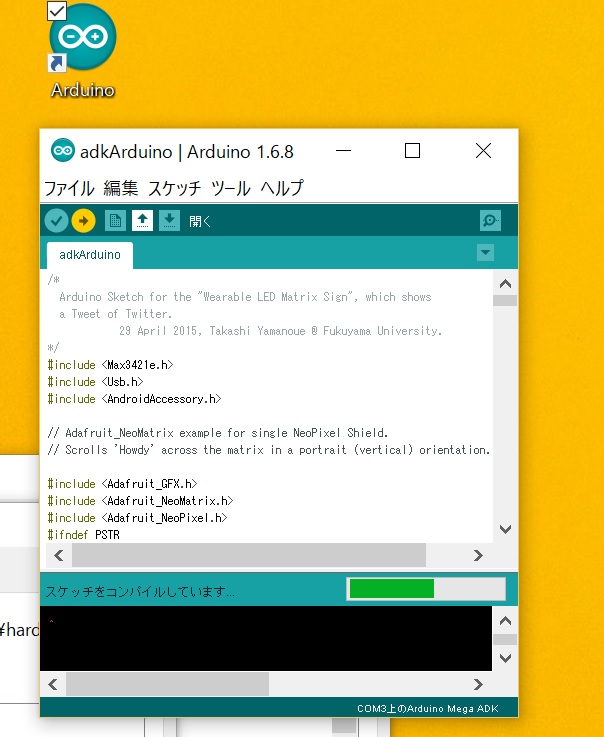

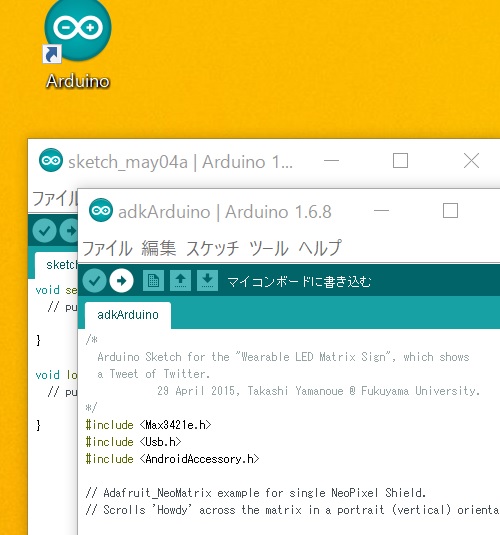

firmware の書き込み†
